万向联轴器

WF型无伸缩法兰式万向联轴器

  • 产品时间：2020-09-14 15:18
  • 价       格：

简要描述：WF型无伸缩法兰式万向联轴器广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩...

关键词：法兰联轴器,万向联轴器

产品咨询 联系我们
详细介绍
WF型无伸缩法兰式万向联轴器
WF型无伸缩法兰式万向联轴器广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩

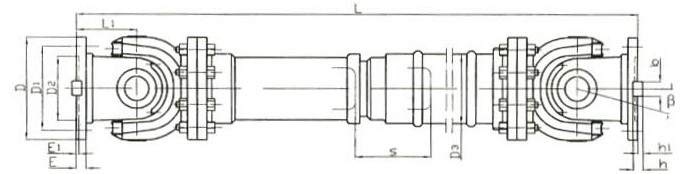

 E型十字轴万向联轴器基本参数和主要尺寸

型号 回转直径
D		 公称转矩
Tn /N.m		 疲劳转矩
Tf kN.m		 轴线折角
β		 伸缩量 尺寸 转动贯量I kg·m2 质量 G kg
S Lmin D3 L1 Lmin 每增长100mm Lmin 每增长100mm
SWP160E 160 16 8 ≤10 50 715 114 85 0.15 0.0059 49 2.1
SWP180E 180 20 10 ≤10 60 800 121 95 0.25 0.0072 69 2.3
SWP200E 200 31.5 16 ≤10 70 880 127 110 0.42 0.0114 81 3.4
SWP225E 225 40 20 ≤10 76 1000 152 130 0.75 0.0290 108 6.6
SWP250E 250 63 31.5 ≤10 80 1055 168 135 1.26 0.0427 179 7.3
SWP285E 285 90 45 ≤10 100 1210 194 150 2.67 0.0702 285 9.4
SWP315E 315 140 63 ≤10 110 1345 219 170 4.38 0.1144 375 12.0
SWP350E 350 180 90 ≤10 120 1480 245 185 7.42 0.1663 488 13.0
SWP380E 390 250 112 ≤10 120 1623 273 205 13.27 0.2695 662 18.0
SWP435E 435 355 160 ≤10 150 1960 299 235 24.62 0.3645 1107 20.0
SWP480E 480 450 224 ≤10 170 2122 351 265 42.81 0.7028 1302 28.0
SWP550E 550 710 315 ≤10 190 2338 402 290 68.81 1.1842 2140 35.7
SWP600E 600 1000 500 ≤10 210 2930 450 360 110.60 1.7159 2703 40.5
SWP640E 640 1250 630 ≤10 230 3170 480 385 177.77 2.3080 3719 48.3




产品标签：法兰联轴器,万向联轴器
