SWPC型（无伸缩短型）十字轴式万向联轴器

产品时间：2020-12-07 16:57

价格：

简要描述：根据联轴器有无弹性元件、对各种相对位移有无补偿能力，即能否在发生相对位移条件下保持联接功能以及联轴器的用途等，联轴器可分为刚性联轴器.挠性联轴器和联轴器...

SWP C型（无伸缩短型）十字轴式万向联轴器,联轴器所联接的两轴，由于制造及安装误差，承载后的变形以及温度变化的影响等，会引起两轴相对位置的变化，往往不能保证严格的对中。根据联轴器有无弹性元件、对各种相对位移有无补偿能力，即能否在发生相对位移条件下保持联接功能以及联轴器的用途等，联轴器可分为刚性联轴器，挠性联轴器和联轴器。

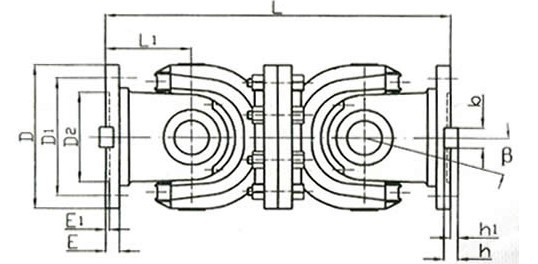

　 C型十字轴万向联轴器基本参数和主要尺寸

型号	回转直径 D	公称转矩 Tn /N.m	疲劳转矩 Tf kN.m	轴线折角 β	尺寸		传动惯量 I	质量 G
型号	回转直径 D	公称转矩 Tn /N.m	疲劳转矩 Tf kN.m	轴线折角 β	L	L1	kg·m2	kg
SWP160C	160	16	8	≤10	340	85	0.11	31
SWP180C	180	20	10	≤10	380	95	0.17	42
SWP200C	200	31.5	16	≤10	440	110	0.29	59
SWP225C	225	40	20	≤10	520	130	0.51	80
SWP250C	250	63	31.5	≤10	540	135	0.93	119
SWP285C	285	90	45	≤10	600	150	1.88	179
SWP315C	315	140	63	≤10	680	170	2.88	232
SWP350C	350	180	90	≤10	740	185	4.59	300
SWP390C	390	250	112	≤10	820	205	8.64	432
SWP435C	435	355	160	≤10	940	235	17.41	688
SWP480C	480	450	224	≤10	1060	265	28.25	904
SWP550C	550	710	315	≤10	1160	290	49.49	1309
SWP600C	600	1000	500	≤10	1440	360	87.17	1377
SWP640C	640	1250	630	≤10	1540	385	152.76	2635

产品标签：联轴器,刚性联轴器,挠性联轴器
