SWC-CH型十字轴式万向联轴器是一种常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转，并地传递转矩和运动。能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。

SWC-CH型十字轴式万向联轴器的主要特点为：1.具有较大的角度补偿能力。2.结构紧凑合理。SWC-CH型采用整体式叉头，使运载具性。3.承载能力大。与回转直径相同的其它型式的联轴相比较，其所传递的扭矩大，此对回转直径受限制的机械设备，其配套范围具性。4.传动。其传动效率达98-99.8％，用于大功率传动，节能。5.运载平稳，噪声低，装拆维护方便等特点。

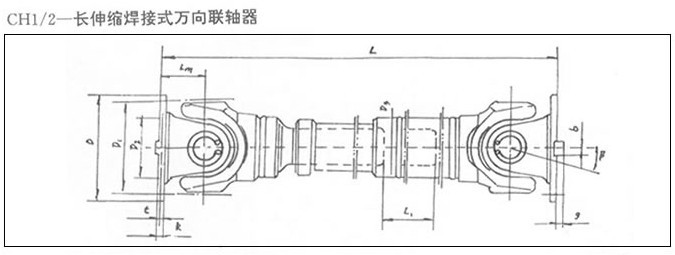

CH－长伸缩焊接式万向联轴器基本参数与主要尺寸

型号	回转直径 D	公称转矩 Tn /N.m	疲劳转矩 Tf kN.m	轴线折角 β	伸缩量 Ls	尺寸										转动贯量I kg·m2		质量G kg
						Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (h9)	g	Lmin	增长 100mm	Lmin	增长 100mm
SWC180CH1	180	12.5	6.3	≤25	200	925	155	105	114	110	8-17	17	5	-	-	0.181	0.0070	74	2.8
SWC180CH1					700	1425										0.216		104
SWC225CH1	225	40	20	≤15	220	1020	196	135	152	120	8-17	20	5	32	9	0.561	0.0234	132	4.9
SWC225CH2					700	1500										0.674		182
SWC250CH1	250	63	31.5	≤15	300	1215	218	150	168	140	8-19	25	6	40	12.5	1.016	0.0277	190	5.3
SWC250CH2					700	1615										1.127		235
SWC285CH1	285	90	45	≤15	400	1475	245	170	194	160	8-21	27	7	40	15	2.156	0.0510	300	6.3
SWC285CH2					800	1875										2.360		358
SWC315CH1	315	125	63	≤15	400	1600	280	185	219	180	10-23	32	8	40	15	3.812	0.0795	434	8.0
SWC315CH2					800	2000										4.150		514
SWC350CH1	350	180	90	≤15	400	1715	310	210	267	194	10-23	35	8	50	16	7.663	0.2219	672	15.0
SWC350CH2					800	2115										8.551		823
SWC390CH1	390	250	125	≤15	400	1845	345	235	267	215	10-25	40	8	70	18	12.730	0.2219	817	15.0
SWC390CH2					800	2245										13.617		964
SWC440CH1	440	355	180	≤15	400	2110	390	255	325	260	16-28	42	10	80	20	22.540	0.4744	1312	21.7
SWC440CH2					800	2510										24.430		1537
SWC490CH1	490	500	250	≤15	400	2220	435	275	325	270	16－31	47	12	90	22.5	33.970	0.4744	1554	21.7
SWC490CH2					800	2620										35.870		1779
SWC550CH1	550	710	355	≤15	500	2585	492	320	426	305	16-31	50	12	100	22.5	72.790	1.3570	2585	34
SWC550CH2					1000	3085										79.570		3045
