WD型无伸缩短式万向联轴器
WD型无伸缩短式万向联轴器是一种_常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转，并可靠地传递转矩和运动
联轴器的制造、安装、维护和成本。在满足便用性能的前提下，应选用装拆方便、维护简单、成本低的联轴器。例如刚性联轴器不但结构简单，而且装拆方便，可用于低速、刚性大的传动轴。一般的非金属弹性元件联轴器(例如弹性套柱销联轴器、弹性柱销联轴器、梅花形弹性联轴器等)，由于具有良好的综合能力，广泛适用于一般的中、小功率传动

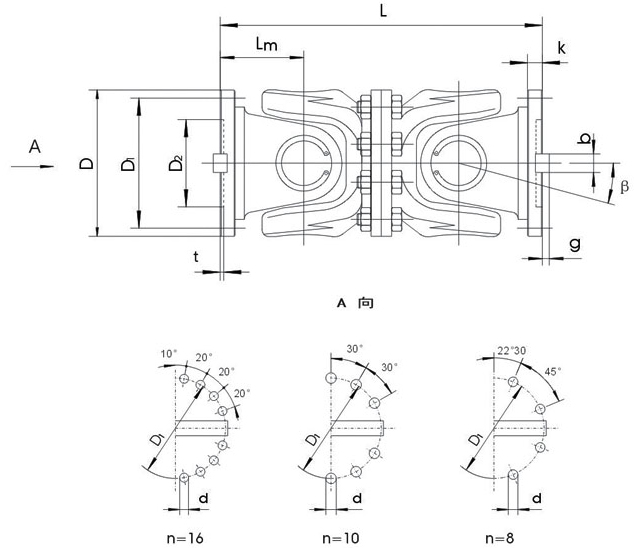

C型十字轴万向联轴器基本参数和主要尺寸
| 型号 |
回转直径 D |
公称转矩 Tn /N.m |
疲劳转矩 Tf kN.m |
轴线折角 β |
尺寸 |
传动惯量 I |
质量 G |
|
| L | L1 | kg·m2 | kg | |||||
| SWP160C | 160 | 16 | 8 | ≤10 | 340 | 85 | 0.11 | 31 |
| SWP180C | 180 | 20 | 10 | ≤10 | 380 | 95 | 0.17 | 42 |
| SWP200C | 200 | 31.5 | 16 | ≤10 | 440 | 110 | 0.29 | 59 |
| SWP225C | 225 | 40 | 20 | ≤10 | 520 | 130 | 0.51 | 80 |
| SWP250C | 250 | 63 | 31.5 | ≤10 | 540 | 135 | 0.93 | 119 |
| SWP285C | 285 | 90 | 45 | ≤10 | 600 | 150 | 1.88 | 179 |
| SWP315C | 315 | 140 | 63 | ≤10 | 680 | 170 | 2.88 | 232 |
| SWP350C | 350 | 180 | 90 | ≤10 | 740 | 185 | 4.59 | 300 |
| SWP390C | 390 | 250 | 112 | ≤10 | 820 | 205 | 8.64 | 432 |
| SWP435C | 435 | 355 | 160 | ≤10 | 940 | 235 | 17.41 | 688 |
| SWP480C | 480 | 450 | 224 | ≤10 | 1060 | 265 | 28.25 | 904 |
| SWP550C | 550 | 710 | 315 | ≤10 | 1160 | 290 | 49.49 | 1309 |
| SWP600C | 600 | 1000 | 500 | ≤10 | 1440 | 360 | 87.17 | 1377 |
| SWP640C | 640 | 1250 | 630 | ≤10 | 1540 | 385 | 152.76 | 2635 |
