高速膜片联轴器适用范围：适用于电机,气轮机,燃气轮机,膨胀机,旋转发动机,鼓风机,发电机,试验机,高速泵等高速机组特别适用于离心机,透平压缩机,船舶推进器等动力传递

JNC系列高速膜片联轴器适用范围：适用于电机，气轮机，燃气轮机，膨胀机，旋转发动机，鼓风机，发电机，试验机，高速泵等高速机组特别适用于离心机，透平压缩机，船舶推进器等动力传递。

JNC系列高速膜片联轴器结构使其左右重心较大限度地靠近两侧机组的支撑轴承，对转子轴头的附加弯矩小,利于高速平稳运转。中间节止口连接，整体装拆，整个联轴器即使多次装拆亦保持对中和动平衡。两挠性体（膜片）之间距离大,联轴器吸收机组不对中能力强。高速膜片联轴器，其挠性元件采用AISI301或镍合金刚，抗拉强度达到150-170kgf，按每分钟1万转计算，其疲劳寿命可达20年，其它部件采用AIS4140或相当的高强度轻质合金，因此，该联轴器具有重量轻，轴向刚度，扭转强度等力学性能优良，可保护机组输出轴，延长机组使用寿命等显著特点

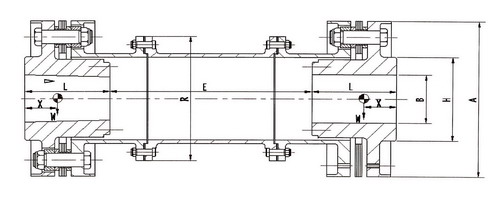

JNC系列膜片联轴器基本参数和主要尺寸
型号	许用扭矩TN	许用转速n	外径A	轴孔B	H	轴伸L	轴间距	R	重量（kg）
型号	×10 ⁴ Nm	（rpm）	（mm）	（mm）	（mm）	（mm）	E Min（mm）	（mm）	E min（mm）	1000mm重量
JNC1	0.1	35000	95	35	60	40	160	75	4.5	3.3
JNC2	0.22	30000	122	50	75	55	170	90	6.5	4.13
JNC3	0.34	26000	150	60	95	65	190	112	13	5.5
JNC4	0.56	24000	170	65	105	70	210	122	19	6.14
JNC5	0.95	22000	190	75	115	75	230	142	26	9.85
JNC6	1.56	20000	210	85	130	85	230	165	34	12.7
JNC7	2.4	17500	240	105	155	100	250	195	50	15.92
JNC8	4.3	16000	280	125	175	120	260	218	72	22
JNC9	4.72	13500	310	140	205	140	270	246	88	29.94
JNC10	9.75	12000	340	150	220	150	290	270	136	38.28
JNC11	12.5	11000	370	165	240	170	310	298	161	47.5
JNC12	16.8	10000	400	180	260	180	320	321	205	55.6
JNC13	21.3	9500	430	195	280	200	390	348	276	63.8
JNC14	22.6	9000	460	205	295	210	400	368	326	75.6
JNC15	28	8500	490	220	310	220	410	394	387	80.6
JNC16	33	7700	516	235	330	235	450	418	468	86
JNC17	36.6	7500	560	255	355	250	460	458	578	93.5
JNC18	52	7000	600	280	380	290	480	485	660	142

产品标签：联轴器,膜片联轴器
